Для сбора и хранения блоки STORMBOX (Киев)

Дренажные блоки — тоннели (г.Киев, Святошинская 23) кроме традиционного использования в системе дренажа (когда нужно утилизировать дождевую воду с участка или отвезти и дренировать в почву очищенную канализацию после септика и станции биологической очистки) можно использовать так же  для сбора и хранения дождевой воды. Для создания резервуара необходимо:

  • Выровнять основание;
  • Убрать все камни;
  • Уложить слой просеянного песка 10-15 см;
  • Утрамбовать основание;
  • Выложить дно и стены котлована геотекстилем плотностью минимум 300 гр/м.кв  внахлест 15-30 см;
  • Уложить гидроизолирующую пленку, толщиной минимум 1,5 мм, внахлест 10 см и пропаять;

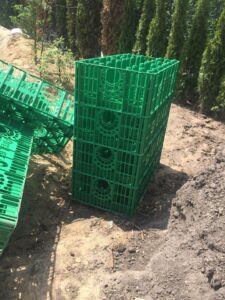

  • Установить необходимое количество блоков SORMBOX;
  • Обернуть геоволокном;
  • Обернуть пленкой и герметично запаять стыки;
  • Обсыпать и утрамбовать просеянным песком;
  • Затем засыпать грунтом и выровнять поверхность.

Объем резервуара можно регулировать количеством блоков. Собранная вода может использоваться для полива и других технических целей. Подача осуществляется насосом. При необходимости можно сделать еще один резервуар, с переливом для дренажа.

Конструкция дренажных боксов (в отличии от дренажных труб) разработана, чтобы противостоять повреждениям как от статических нагрузок (покрытие и окружающий грунт), так и от динамических нагрузок  (движение транспортных средств).

Максимальная глубина укладки зависит от динамических нагрузок, типа почвы (угла трения почвы) и типа ящиков.

Эффективность накопления дождевой воды составляет 95% (для сравнения: щебень 30%).

Из Дренажных блоков (доступная цена по отношению к дренажной трубе) может быть построен резервуар любой формы и размера. Дополнительным преимуществом является специальная структура, которая позволяет избегать препятствий (камни, корни, трубопроводы и т.д.).

При проектировании, чтобы точно определить минимальные расстояния от зданий и инженерных сетей, следует учитывать тип и глубину фундамента и расположение грунтовых вод.

Принято минимальное расстояние  дренажных ящиков  (г.Киев) от строений:

2,0 м — здание с утеплением, 5,0 м — здание без утепления.

Рекомендуемое минимальное расстояние водоотводящего бокса от уровня грунтовых вод не должно быть менее 1,0 м.

Минимальные расстояния системы инфильтрации дождевой воды:

3 м от деревьев.

2 м от границы участка, проезжей части или тротуара.

1,5 м от газовых и водопроводных труб.

0,8 м от электрических кабелей.

0,5 м от телекоммуникационных кабелей.

Также стоит отметить, что безопасные расстояния зависят в основном от водопроницаемости почвы и направления стока грунтовых вод.

В случае строительства новых объектов, грунты и водные условия должны быть указаны в проекте, но для существующих объектов необходимо определить тип почвы, например, путем проведения оценки проницаемости почвы, известной как тест на просачивание:

Перед началом установки:

проверьте тип грунта на месте установки коробки,  соблюдайте стандартное расстояние для установки ящиков дренажа с уровнем грунтовых вод.

также помните о минимальных расстояниях от

строительство:  здание с утеплением — 2,0 м., и  здание без утепления — 5,0 м.

Также рекомендуется сделать перелив.

Перед установкой системы отвода дождевой воды пожалуйста, прочтите все руководство по установке.

Монтажные работы должны выполняться в соответствии с надлежащей строительной практикой и с учетом всех требований и применяемых правил охраны труда и техники безопасности.

Размеры строительной траншеи зависят от размеров дренажного модуля и глубины входного отверстия.

Дополнительно необходимо предусмотреть рабочее место для установки.

Котлован, в зависимости от глубины ящиков, должен быть оборудован таким образом, чтобы установка была доступна до дна котлована, а после строительства модуля, удалось профессионально разладить засыпку.

Дно строительной траншеи должно быть ровным, без выступов и острых порогов как и при укладки дренажных труб с геотекстилем и без геотекстиля.

Выровненный слой, толщиной не менее 10 см выполняется из рыхлого материала, который подвергается уплотнению.

Примечание: монтажные работы по укладке Дренажных блоков (купить в г.Киев) следует проводить на сухом грунте, вода не должна попасть на место проведения работ.

В случае попадания воды необходимо спроектировать и установить соответствующие дренажные системы, чтобы они могли функционировать.

на всем протяжении работ, засыпки и уплотнения.

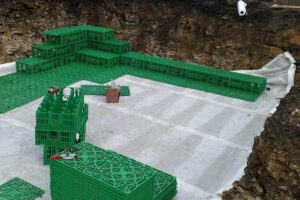

Геотекстиль

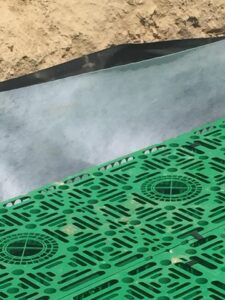

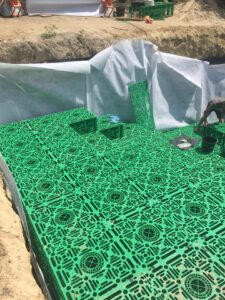

Геотекстиль служит защитой удерживающих и дренажных боксов от заиливания окружающей почвы. Поэтому при сборке особое внимание следует уделить чтобы геотекстиль был уложен внахлест, без разрывов и дырок. Геотекстиль укладывается на боковые стенки резервуара, а затем, после завершения сборки ящиков, также на верхней поверхности модуля ящиков.

После установки дренажных боксов их полностью обматывают геотекстилем, так же и как дренажные трубы.

Следите за тем, чтобы не оставлять открытых мест для слоя почвы, чтобы модуль ящика был постоянно защищен от заиливания.

Дренажные блоки и тоннели  в Украине представлены несколькими производителями имеющими модули и ящики для дренажа (Graf, Wavin, Rehau и др).

Геомембрана

Для строительства резервуаров из боксов дренажных, должны использовать геомембрану (гидроизоляционную пленку) из полиэтилена высокой плотности, полипропилена или ПВХ толщиной мин. 1,5 мм.

Листы геомембраны соединяются склеиванием или сваркой. Входы и выходы труб на переходах герметизированы. геомембрана путем склеивания или сварки.

При установке геомембраны следует обратить особое внимание к погодным условиям:

температура: от +5 до + 30 ° С;  ветер: монтажные работы не следует проводить при силе ветра более 40 км / ч.; дождь: монтажные работы нельзя проводить во время дождь или туман.

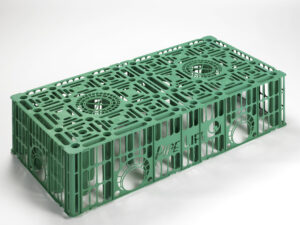

Боковое подключение  блоков PipeLife Stormbox (г.Киев, Святошинская 23)

Трубное соединение подходит для подсоединения канализационной и дренажной трубы диаметром  50 мм, 110 мм, 160 мм, 200 мм, 315 мм и 500 мм.

В случае удерживающих и дренажных установок большой площади следует уделять внимание правильному разделению притоков (например, параллельное подключение конекторов).

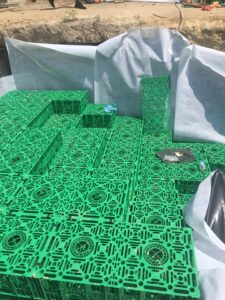

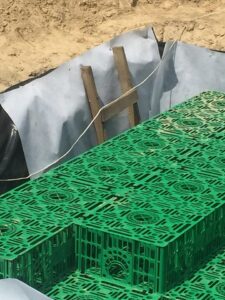

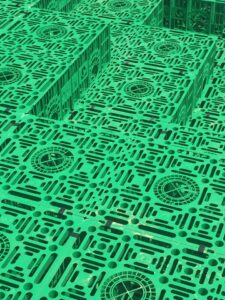

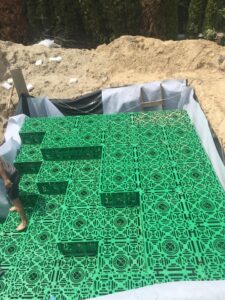

На фото — частное строительство (Печерск), г.Киев.
