ДРЕНАЖНАЯ ТРУБА PRAGMA

Фирма Пайплайф производит дренажные трубы Прагма (Pragma) из полипропилена PP-B в диаметрах DN/OD  110 мм, 200 мм, 315 мм и  400 мм, а также Прагма ID в диаметрах DN/ID  200 мм, 315 мм, 400 мм, 500 мм, 600 мм, 800 мм  до 1000 мм. Класс жесткости дренажных труб Прагма SN 8 kN/m2 (тяжелый тип). Трубы выпускаются в отрезках, длиной 6 метров.

Трубы гофрированные дренажные Прагма (Pragma) выпускаются в прямых отрезках 6 метров с приваренным раструбом.

Трубы дренажные Прагма предназначены для осушения (дренажа) улиц, площадей, автодорог от грунтовых вод (под проезжей частью, под. тротуарами и по обочинам). Гофрированные дренажные трубы Прагма также могут служить для сбора и отведения подземных и дождевых вод.

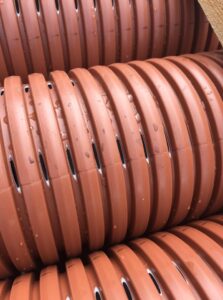

Трубы дренажные имеют заводскую перфорацию в виде прорезей в углублениях между ребрами жесткости, шириной от 1,0 до 8,0 мм и длиной от 12 мм до 150 мм.

В соответствии с требованиями стандарта все трубы Прагма имеют очень высокую площадь отверстий 50 см2 / мп трубы, а Pragma + ID имеет площадь отверстий  ³ 100 см2 / мп трубы.

Основная техническая информация

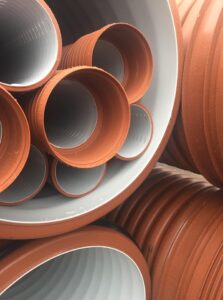

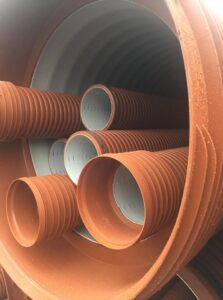

Дренажные трубы Pragma и Pragma + ID имеют двухслойную конструкцию с гладкой внутренней стенкой и профилировано-гофрированной наружной стенкой с трапециевидным профилем.

Существует три типа перфорации трубы:
1. полная перфорация TP (totally perforated)  — отверстия по всему периметру трубы 360°,
2. Частичная перфорация LP (locally perforated) — отверстия на 2/3 окружности под углом 220°,
3. Многоцелевая MP (multipurpose) — отверстия в верхней части 1/3 окружности под углом 120°.

В зависимости от типа перфорации, размещения отверстий по периметру, а таким образом и разным типом наполнения, трубы могут выполнять разные функции. Трубы с полной перфорацией (TP )– полностью поглощают и пропускают воду, трубы с частичной перфорацией (LP) в верхней части 2/3 окружности (наполняются водой на 1/3 периметра), а многоцелевые (MP) выполняют также функцию канализационной трубы, заполняясь водой на  2/3 окружности.

Дренажные трубы Прагма (Pragma) имеют высокую кольцевую жесткость ≥SN 8 kN/m2. Очень высокие показатели прочности и гидравлические характеристики труб делают их универсальными в использовании.

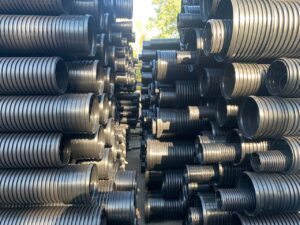

Цвет: Дренажные трубы из PP-B производятся стандартно в коричневом цвете, кроме диаметра 110 (выпускается в черном цвете). Также как и Ostendorf, Kaczmarek, ValRom, Pestan.

Назначение и применения дренажных гофрированных труб Прагма

Полипропиленовая система дренажных труб PP-B может использоваться:
— на территории всей Украины (Киев, Харьков, Днепр, Одесса, Львов, Винница и др.);
—  Для осушения участков в полосе движения и бездорожья, обочин дорог, насыпей с высокой наземной нагрузкой или автомобильного движения, особенно автомагистралей, скоростных дорог, аэропортов;
— Осушение дорожных сооружений, например, автостоянок, площадей, туннелей;
— Осушение мусорных свалок, полигонов твердобытовых отходов в диапазоне pH 2 — pH 12, (так как трубы имеют хорошую стойкость к химическим соединениям, указанным в ISO / TR 10358);
— осушение спортивных площадок, стадионов, парков, скверов и зон отдыха дренажными трубами;

— для отвода дождевой воды во всех отраслях гражданского и промышленного строительства;
—  В районах, затронутых повреждением от горнодобывающей промышленности (шахты, ГОКи и карьеры) до III или IV класса, в зависимости от диаметра и длины;
— Отведение дождевой и подземной воды с поверхности грунта;
— для водопропускных труб под насыпью;
— футляры для других трубопроводов;
—  для корпусов дренажных и водопоглощающих колодцев.

Преимущества дренажной системы из гофрированных труб Прагма PP-B:

— Система труб гофрированных с перфорацией Pragma с диаметрами DN / OD 110, 200, 315 до 400 мм и Pragma + ID с диаметрами DN / ID 200, 315, 400, 500, 600, 800 до 1000 мм;
-Трубы Pragma DN / OD 110 ÷ 200 мм с заводским геотекстильным фильтром;
-Трубы Pragma + ID DN / ID 200 ÷ 1000 мм с заводским геотекстильным фильтром;
Все трубы имеют высокую кольцевую жесткость ³ 8 кН / м2.
— Большая поверхность слотов дренажных труб с PP-B Pragma> 50 см2 / м и Pragma + ID> 100 см2 / мб
— Перфорированные трубы полностью перфорированные (TP), частично перфорированные 220 ° (LP), многофункциональные 120 ° (MP).

— Высокая ударная вязкость позволяет проводить монтаж дренажных труб Прагма зимой;
— Химическая стойкость в соответствии со стандартами ISO / TR 10358 и ISO / TR 7620;
— Отличная долговечность;
— Отличная стойкость к истиранию;
— Полная комплектация фасонных частей и ревизионных колодцев PRO 200, PRO 315, PRO 400, PRO 425, PRO 630 и смотровых колодцев PRO 800, PRO 1000;
— перфорированные трубы с большей круговой жесткостью SN ³ 10, SN 12, SN 16;
-Совместимость соединений с гладкими трубами и фитингами из ПВХ.
— Способ монтажа уплотнительного кольца, который предотвращает его смещение
— Устойчивость труб из PP-B к химической, биологической и физической коррозии.
— GIG сертификат, использование труб в районах, подверженным горным повреждениям до II, III, IV категории
— дренаж дождевой и подземной воды из грунта
-Сборные инспекционные колодцы DN / ID 315, 400, 425, 500 и 630 мм
— Сборные смотровые колодцы DN / ID 400 ÷ 1000 мм с жесткостью кольца SN8, SN10, SN12 и SN16

Кроме всего вышеперечисленного дренажные трубы Прагма наряду с дренажными трубами из ПВХ применяются в частном загородном строительстве для осушения участков и фундаментов домов.

Подвальные и цокольные помещения часто имеют высокую влажность, которая вызывает образование грибка и плесени, вредной для здоровья людей. Защита от влаги таких помещений, находящихся ниже уровня почвы – важнейшая задача при строительстве или ремонте зданий. Решением этой проблемы являются пристенный дренаж фундамента снаружи дома и хорошая гидроизоляция подвала снаружи и внутри.

Часто, инженерная подготовка ограничивается лишь гидроизоляцией подвала. Это, конечно, помогает решить часть возможных проблем, однако, полноценная и эффективная работа гидроизоляции возможна только в совокупности с пристенным дренажом. На практике это несложный проект со сравнительно невысокими затратами, что способствует его популярности и широкому применению подобных комплексных систем.

Конструктивно – это уложенные по периметру дренажные трубы Pragma, которые используются для отвода воды, располагающиеся на глубине от тридцати до пятидесяти сантиметров ниже основания фундамента. На углах здания, в местах соединения труб, устанавливаются смотровые колодцы серии PRO. Система труб Pragma и колодцев замкнута на последний, располагающийся в самом низком месте участка колодец. Из него вода отводится в ливневую канализацию или природный водоём.

В случае, когда точка вывода находится выше уровня приёмного колодца, приходится устанавливать дополнительное насосное оборудование, отвечающее за откачку воды. Во всех остальных случаях вода уходит из колодца самотёком.

Сточные воды, где применяется дренажная сиситема, могут отличаться по следующим признакам:

• по источнику происхождения:
• производственные или промышленные сточные воды, выводятся через систему промышленной или общественной (городской) канализации;
• бытовые или хозяйственно-бытовые сточные воды которые образуются в результате бытовой жизнедеятельности человека, отводятся через систему хозяйственно-бытовой или городской канализации;
• поверхностные сточные воды делятся на дождевые и талые — образующиеся при таянии снега, льда и , града, отводятся  через систему ливневой канализации. Они могут называться «ливневые стоки».

Промышленные  сточные воды, в отличие от атмосферных и бытовых могут быть разделены:

• по составу загрязнителей на:
• загрязнённые минеральными примесями;
• загрязнённые органическими примесями;
• загрязнённые минеральными и органическими примесями;
• по концентрации загрязняющих веществ:
• Слабо-загрязненные (с содержанием примесей 1—500 мг/л);
• Средне-загрязненные (с содержанием примесей 500—5000 мг/л);
• Сильно-загрязненные (с содержанием примесей 5000—30000 мг/л);
• Опасные (с содержанием примесей более 30000 мг/л);
• по свойствам загрязнителей;
• по кислотности:
• неагрессивные сточные воды (pH 6,5-8);
• слабоагрессивные сточные воды (слабощелочные — pH 8-9 и слабокислые — pH 6-6,5);
• сильноагрессивные сточные воды (сильнощелочные — pH>9 и сильнокислые — pH<6);
• по действию загрязнителей на водные объекты:
• вещества, влияющие на санитарное состояние водоёма (скорость процессов самоочищения);
• вещества, изменяющие такие свойства как вкус, запах и др.
• вещества, токсичные для человека и обитающих в водоёмах животных и растений.

Виды сточных вод:

По происхождению выделяют следующие виды сточных вод:

• Так называемые хозяйственно-бытовые сточные воды — образуются в обычных жилых помещениях, а также в различных бытовых помещениях на производстве (столовые, кухни, душевые кабины, туалеты), отводятся через систему хозяйственно-бытовой канализации (пвх трубы, гофрированные канализационные трубы) или по городскому коллектору (стеклопластиковые трубы, асбестоцементные,  полипропиленовые двухслойные, полиэтиленовые гофрированные).  Они загрязняются главным образом моющими средствами и экскрементами.  В данной ситуации большая часть взвешенных твердых веществ как правило имеет целлюлозную природу, а другие загрязняющие органические вещества включают жирные кислоты, белки и углеводы.  Неприятный запах бытовых сточных вод обусловлен разложением белка в анаэробных условиях.

В тоже время состав хозяйственно-бытовых сточных вод как правило относительно постоянный, характеризуется в основном органическими загрязняющими веществами, около 60%, в нерастворенном, коллоидном и растворенном состоянии, а также различными  микроорганизмами (в том числе патогенными) и бактериями.

• Промышленные сточные воды — образуются в результате использования воды в технологических процессах на промышленных предприятиях или добычи полезных ископаемых, отводятся через систему промышленной или городской (общественной) канализации (полипропиленовые гофрированные канализационные трубы, полиэтиленовые двухслойные канализационные трубы, стеклопластиковые трубы, асбестоцементные, пвх трубы). Характерными и опасными все загрязняющими веществами промышленных сточных вод является экстрагирующие вещества — нефтепродукты, фенолы, синтетические поверхностно-активные вещества и  тяжелые металлы, органические вещества как правило с длительным сроком разложения, (различные пестициды).  Выделяют так же загрязненные и условно чистые промышленные сточные воды.  Как пример условно чистых сточных вод может быть вода, которая используется для охлаждения в теплообменных агрегатах.
• Сельскохозяйственные (полевые) сточные воды — делятся на сточные воды животноводческих комплексов и поверхностные сточные воды с посевных полей.  Первый тип сточных вод включает большое количество органических веществ, второй содержит агрохимические вещества, (удобрения и различные средства защиты растений от вредителей).
• Дождевые и талые сточные воды — формируются за счет дождевых, так называемых талых (снег и град) и поливочных вод. Отводятся они как правило через систему ливневой канализации (полиэтиленовые двухслойные канализационные трубы, полипропиленовые гофрированные канализационные трубы, стеклопластиковые трубы, асбестоцементные, пвх раструбные трубы).  Бывают дождевые и талые.  Загрязненные как обычно взвешенными веществами  органического так и минерального происхождения, (нефтепродуктами, биогенными веществами и тяжелыми металлами).
• Шахтные сточные воды — образуются в процессе добычи и переработки полезных горных ископаемых, как правило часто имеют высокую минерализацию, а так же кислую реакцию среды, огромное количество рудничных элементов, которые находятся в растворенной и взвешенных формах.
• Сточные воды обогатительных фабрик (в том числе горно-обогатительных комбинатов) — флотационные отходы, сливы сгустителей, фильтраты вакуум-фильтров и др..
• Сточные воды предприятий отечественной нефтяной и газовой промышленности.

Дренажные работы с трубами ПВХ

Дренажи горизонтального типа – это системы, назначением которых является отвод излишков воды и поддержание ее уровня на допустимом уровне. Чаще всего дренажи используются для понижения грунтовых вод на объектах самого различного назначения. Дренажные трубы, купить которые в Киеве сегодня совсем несложно, являются востребованной продукцией, широко использующейся в строительстве жилых и промышленных объектов, а также при осушении территорий. Простая транспортировка и монтаж и небольшой вес при высокой прочности делает их самым перспективным материалом для изготовления дренажей.

Виды дренажей

В зависимости от основного назначения объекта, дренажи делятся на две большие группы:

Системы дренирования сельскохозяйственных угодий, а также парков и зеленых насаждений. Дренажные трубы в Киеве приобретаю также для обустройства спортивных площадок с газонами и клумб. Назначение этих систем – борьба с атмосферными осадками и отвод лишней влаги в слоях грунта, близких к поверхности, то есть в прикорневой зоне растений.

Дренажи инженерного назначения, непосредственно связанные с фундаментами зданий и сооружений, основаниями дорог и другими объектами повышенной ответственности. Дренажи такого типа имеют множество видов и требования к ним оговорены в строительных нормах.

Долговечные, стойкие к внешним воздействиям и доступные по цене дренажные трубы ПВХ широко применяются в системах двух типов, так как их характеристики оптимальны для дренажей любого назначения.

Дренажные трубы в Украине представлены несколькими производителями имеющими трубы и фитинги для дренажа (Plasticor,  Magnaplast,  Incor).

Глубина заложения дренажа из труб ПВХ

Для устройства дренажных систем чаще всего используют поливинилхлоридные дренажные трубы 110мм, 160мм, 200мм, 315мм. Важной особенностью этих изделий является их высокая прочность на сжатие, позволяющая прокладывать дренажные трассы в любых условиях. Трубы отлично показали себя при эксплуатации при высоких статических (от давления грунта) и динамических (от проезжающего транспорта) нагрузок при разной глубине заложения.

Под таким понятием как глубина заложения фундамента, понимают расстояние от поверхности грунта или нулевой отметки здания, то нижней точки дна трубопровода. В сельском хозяйстве и благоустройстве эта величина зависит от расслоения глубинного профиля, типа грунта и видов выращиваемых растений, а в строительстве – от типа грунтов и глубины залегания грунтовых вод. Дренажная труба перфорированная из ПВХ укладывается таким образом, чтобы привести уровень вод к допустимым нормам:

0,3-1 м ниже уровня заложения фундамента в грунтах песчаного типа; 0,6-2,3 м в суглинках и других глиняных грунтах.

Как правило, при строительстве зданий и сооружений принимают допустимый уровень грунтовых вод ниже 1 м от уровня земли.

Требования к дренажным трубопроводам (в геотекстиле и без)

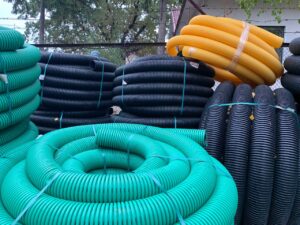

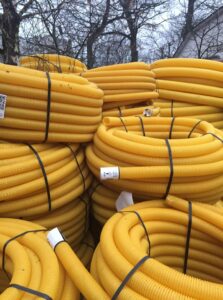

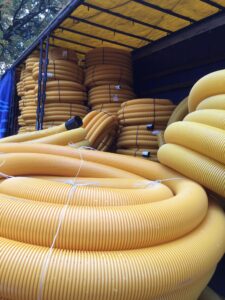

Для монтажа систем водоотведения используются дренажные трубы в бухтах и в виде отдельных изделий. Поливинилхлорид является оптимальным материалом для таких решений благодаря своей высокой стойкости к механическим и химическим воздействиям.

Одним из основных факторов, выводящих из строя дренажные трубы перфорированные, является трение. Вода, попадающая во внутренний объем трубы через дренажные отверстия, несет с собой частицы грунта, песок, мелкие камни и различный мусор. Эти предметы, перемещаясь вдоль стенок дренажной системы, вызывают износ магистрали и ее выход из строя. Дренажная труба для канализации, изготовленная из поливинилхлорида высокого качества, отлично сопротивляется такому износу и служит на порядок дольше, чем изделия из других материалов.

Также нельзя не отметить и то, что ПВХ дренажная труба 100мм, 160мм, 200мм, 315мм изготовленная ответственным производителем, отлично выдерживает воздействие агрессивных химических соединений. Особенно это актуально при прокладке дренажных систем на производственных предприятиях, где в грунтовые и сточные воды нередко попадают кислоты, щелочи и другие агрессивные жидкости. Биологические факторы также не страшны поливинилхлориду – его плотная и очень гладкая поверхность не располагает к развитию бактерий и грибков. Все эти особенности, в сочетании с высокой механической прочностью, делают ПВХ трубы идеальным материалом для дренажных систем любого типа.

Монтаж дренажных трубопроводов из ПВХ

Любая дренажная система, независимо от конструкции и протяженности, будет эффективно функционировать лишь в том случае, если ее монтаж произведен строго в соответствии с правилами. Важным условием является выбор погодных условий – укладка дренажных труб неразрывно связана с земляными работами, поэтому важно, чтобы не было осадков.

Качественные дренажные трубы для канализации и водоотведения производства компании Pipelife, изготовленные из поливинилхлорида, укладывают двумя способами: открытым (в рвах); безровным.

Выбор способа зависит от типа грунта, а также от степени загрязнения дренируемых вод. В некоторых случаях рекомендуют установку специальных очистных фильтров и защитных насыпей – такие системы монтируются открытым способом.

При укладке комбинированных и не систематических дренажей применяется дренажная труба гофрированная больших диаметров. В качестве сборников используют ПВХ трубы с армированием или без, в том числе PVC канализационные трубы без перфорации. Соединяются трубы ПВХ при помощи раструбов с установленными в них уплотнительными элементами. Такое соединение легко выполнить, а его надежность, при соблюдении технологии монтажа, достаточно высока.

Изготовленные из поливинилхлорида дренажные трубы, цена которых очень привлекательна, рассчитаны на многолетнее использование в грунтах самого разного типа. Таким трубам не страшны агрессивные среды и механические нагрузки, а кроме этого, они отлично выдерживают и перепады температур. Также продукция из ПВХ имеет хорошие антистатические характеристики и хорошо сопротивляется горению. Срок службы систем, изготовленных из продукции компании Pipelife, составляет 40-50 лет.
