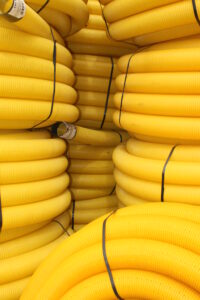

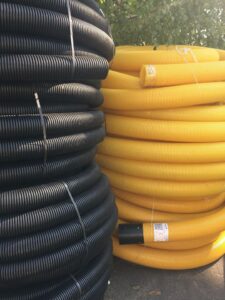

Дренажные трубы ПВХ 50мм, 100мм, 160мм, 200мм

Дренажные системы Pipelife находят применение во всех сферах экономики и строительства, где речь
идет об урегулировании водного баланса, понижении влажности грунтов и оттока чрезмерного количества
прибывающих вод. Дренажные системы Pipelife предназначены для строительства горизонтальных дре-
нажей в различных географических и гидрогеологических условиях.
Горизонтальные дренажи принадлежат к системам, наиболее используемых для оттока вод с территорий
и защищают от наплыва воды во всех сферах земельного и водного строительства, для отвода воды с тер-
риторий сельскохозяйственного назначения, а также в ландшафтной инженерии.
Дренажные системы из профилированных труб PVC, с учетом их технологической характеристики, проч-
ности и объемов труб, предназначены для водопонижения сельскохозяйственных угодий, парков, садов,
спортивных и развлекательных территорий, обочин дорог и насыпей, а также слабо установленных домов
и подземных строений.
Дренажные системы PP рекомендуется применять для соответствующих глубоко посаженных объектов
ландшафтной инженерии, подземных строений, объектов с укрепленной поверхностью, таких как: автострады, дороги, улицы, взлетные полосы, стоянки, для строительства дренажей, земляных строений и защитных валов, а также в ландшафтной инженерии для строительства водных дренажей и резервуаров для
отходов.
Дренажные трубы PVC и PP перфорированы и используются прежде всего для прокладки трубопроводных
каналов, предназначенных для оттока воды с окружающего грунта и понижения уровня грунтовых вод.
Дренажные неперфорированные трубы используются для строительства резервуаров, сборных трубопроводов, коллекторов и трубопроводов, сопровождающих дренажные воды в резервуар. С этой целью,
по мере необходимости, также могут использоваться трубы, предназначенные для строительства гравитационных систем внешней канализации, а в дренажных насосных системах также трубы под давлением, предназначенные для строительства водонапорных сетей.
Варианты использования дренажной системы:
• для оттока воды сельскохозяйственных угодий
• для оттока воды с автострад, дорог, улиц, стартовых
дорожек
• для оттока воды с парков
• для оттока воды из спортивных объектов
• для оттока воды с хранилищ мусора
Горизонтальные дренажи являются системами, предназначенными для длительного понижения уровня
грунтовых вод, оттока излишков воды и поддержания воды на необходимом уровне, зависящем от характера и использования объекта, с которого производится отток воды.

ТЕХНОЛОГИЯ ДРЕНАЖНЫХ РАБОТ с ДРЕНАЖНОЙ ТРУБОЙ ПВХ 50мм, 100мм, 160мм, 200мм:

В зависимости от использования объекта можно выделить два основных вида дренажей (использования дренажных труб пвх):
1. Дренажи сельскохозяйственного пользования (для пашни, зеленых насаждений, садов), городских зеленых территорий, спортивных территорий с травянистой поверхностью и др., в которых требования
относительно дренажа связаны с соблюдением соответствующих водных условий в приповерхностном
слое грунта, в слое корневищ растений и деревьев. Эти дренажи заполнены преимущественно водой,
появляющейся от атмосферных осадков, инфильтрующихся в глубину.

2. Дренажи инженерных объектов, в которых трубопроводы и объекты дренажа соединены обычно в
конструктивную целостность с фундаментами, прокладкой, а также приспособлениями для оттока воды
от объекта и заполнены грунтовыми водами.
В зависимости от разновидности дренажей, правила проектирования и строительства дренажных систем
содержатся в директивах и нормах, касающихся перечисленных сфер строительства.
Учитывая широкую сферу применения дренажей, в следующей части будут оговорены только общие
правила их проектирования.

Дренажные трубы в Украине представлены несколькими производителями имеющими трубы и фитинги для дренажа (Ostendorf, Kaczmarek, ValRom, Pestan, Plasticor,  Magnaplast,  Incor).

Глубина дренажа обозначает глубину прокладывания
дренажных трубопроводов, или расстояние от поверхности земли до дна дренажного трубопровода.
В дренаже сельскохозяйственных угодий глубина труб зависит от вида выращиваемых растений, свойства и
расслоения глубинного профиля, условий нахождения в воде, склонов и структуры территории.
Средняя глубина дренажа составляет:
• 80-110 см – для пашен, овощных, плантаций фрукто-
вых кустов, посадки деревьев;
• 70-90 см – для лугов и выпасов;
• 110-150 см – для садов и плантаций хмеля.
Допускается локальное уменьшение глубины дренажа при использовании искусственных стоков, переходов через территориальные низины и др. Заложение труб не может однако быть менее 70 см (на возвышенных территориях 60 см), учитывая возможность поврежения трубопроводов тяжелыми машинами во время
возделывания почвы или сборки урожая. На территориях, на которых планируется проведение глубоких
агромелиоративных работ (напр. пашня с углублением), глубина дренажа должна быть соответственно
увеличена так, чтобы они превышали глубину запланированных работ на 30-40 см.
Максимально-допустимая глубина укладки труб воз-
никает из возможности высушивания грунта и она
недложна превышать:
• 100 см – на малой глубине,
• 130 см – на средней глубине,
• 150 см – на болшой глубине.

При водопонижении инженерных объектов с глубиной заложения дренажных трубопроводов, решающим
требованием является понижение уровня грунтовой воды, который устанавливается так, чтобы уровень
капилярного впитывания был ниже уровня подземных частей строений.
В практике принято, что уровень грунтовой воды дол-
жен находиться ниже уровня строения на глубине:
• 0,3 – 1,0 м (в среднем, 0,5 м) в песчаных грунтах,
• 0,6 — 2,3 м (в среднем 1,0 м) в суглинке и глиняных
грунтах.
При существенном водопонижении дорожного полотна возвышения края дороги над уровнем грунтовой
воды должно быть больше на:
0,9 м в невысаженых грунтах,
1,2 м в сомнительных грунтах,
1,5 м в высаженных грунтах.
Степень капилярного впитывания можно уменьшить, используя разделительные слои щебня.
На незастроенных территориях, занятых под парки, зеленые територии, и др. глубина уровня воды не
должна превышать 1,0 – 1,5 м ниже поверхности территории.
Дренажы укладывают на глубину, большую чем глубина замерзания грунта, чтобы проточная вода не замерзала в трубах.

Дренажные трубы в Украине представлены несколькими производителями имеющими трубы и фитинги для дренажа (Plasticor,  Magnaplast,  Incor, Ostendorf, Kaczmarek, ValRom, Pestan).

Планирование трасс дренажных трубопроводов

Во время дренажа сельскохозяйственных угодий, планирование сети труб зависит от условий заполнения
водой поверхности, подвергающейся водопонижению, глубинно-водных условий, оформления поверхности, способов употребления. В зависимости от этих факторов, может быть использован дренаж систематический, частичный, или не систематический.
Размещение труб может определяться на основе теоретических гидравлических образцов или чаще всего
на месте, на основе механического состава грунта.
В водопонижении строений и инженерных объектов прокладка горизонтальных дренажных трасс связана
с границами объектов и обезвоживаемыми поверхностями, прокладки оттоков дренажных вод и др. Кольцевые дренажные трассы зависят от внешней засыпки объектов, подвергающихся водопонижению. Нужно стремиться к тому, чтобы трассы трубопроводов были, по-возможности, проще и короче.
В систематических дренажах коллекторы (резервуары) локализируются вдоль улиц, дорог, границ
собственности. Дренажи для дороги прокладываются по оси дорожного рва, стока, под скосом и в
разделительном поясе.
Учитывая особенность дренажа, а также безопасность охраняемого строения, важно прокладывать дренажи на соответствующем расстоянии от фундамента. Расстояние это зависит от множества факторов, среди которых одним из важнейших является расположение уровня слоя, слабо пропускающего воду, по отношению к уровню установки объекта.

Продолжение читайте в разделе Документы (буклет: ТЕХНОЛОГИЯ ДРЕНАЖНЫХ РАБОТ).
