МОНТАЖ ДРЕНАЖНЫХ БЛОКОВ STORMBOX

Управление стоком дождевых вод путем:

Ограничения и отвода дождевого потока;

Предоставлением временного хранилища с последующей инфильтрацией(впитыванием) в грунт при использовании геомембраны;

Предоставлением долгосрочного хранилища с возможностью дальнейшего использования складируемой воды(например для полива).

Дождевая вода собирается с любых поверхностей на территориях, где существует проблема быстрого водоотведения, а так же нет возможности подключения к коллектору либо отведения воды любым другим методом:

Крыши; Паркинги; Улицы и дороги; Зоны отдыха; Спортивные сооружения; Сельское хозяйство; Объекты городской инфраструктуры и т.д.

Система STORMBOX обладает следующими преимуществами:

Значительное сокращение затрат при отведении дождевых вод; Экономия средств и водных ресурсов в случае работы системы в режиме складирования и использования воды для полива; Обладает наибольшей стойкостью к горизонтальным нагрузками по сравнению с аналогами; Является лучшим продуктом на рынке в плане соотношения веса и возможности сопротивления нагрузкам; Высокий объем поглощения воды 206л; Объем складирования 95,5%; Высокая активная поверхность отверстий больше 50%; Возможность подсоединения трубопроводов Ø110, (125), 160, 200 и 250 мм;  Большое количество сквозных отверстий в боковых и верхних стенках; Возможность пересечения на пополам и сборки параллельно-последовательным методом; Вес всего 8 кг; Легкий монтаж; Не большая высота делает возможным монтаж при высоком уровне грунтовых вод;  Горизонтальный и вертикальный дренаж.

НАША СТРАНИЦА В FACEBOOK

Емкость  ящиков: Объем ящика составляет 216 дм3; Объем складирования 95,5%; Поглощение воды нетто 206,5 дм3.

Стойкость к нагрузкам: Нагрузка при движении грузового автотранспорта; Минимальная глубина залегания под дорогой 0,8 м, вне дороги 0,4 м; Максимальное количество слоев ящиков при движении грузовиков – 6 шт. (1,8 м), для легковых авто 10 шт. (3 м); Максимальная глубина залегания системы: 6,0 м.

Края вертикальных укреплений соединяются скобами с отверстиями в среднем ярусе, благодаря этому всей конструкции гарантирована особая устойчивость к передвижению. Конструкция ящиков делает возможным отход от строения высокой вертикальной укладки шеренгой, которая слишком подвержена вертикальным отклонениям.

На основании проведенных исследований стойкости к нагрузкам выявлено, что ящики STORMBOX имеют устойчивость к вертикальным кратковременным нагрузкам  490 кН/м2 и боковым в продольном направлении 114кН/м2.

Подбор системы дренажных ящиков STORMBOX делается исходя из предположительной интенсивности дождей для каждого региона.

Сборно-инфильтрирующая система должна иметь соответствующую емкость сбора и удерживать воду к окончанию инфильтрации воды в грунте. Чаще всего для отвода воды с дорожного участка как мерило используют 15-ти минутный дождь.

Также для измерений необходимо знать:

Тип и величину поверхности отвода воды; Тип грунта, имеющий установленный коэффициент фильтрации; Первоначальную глубину ямы, глубину установки.

ВНИМАНИЕ: При измерении ящиков следует принимать во внимание осадки от 15 мин. до 120 (360) мин., для которых требуемая длительность является наибольшей.

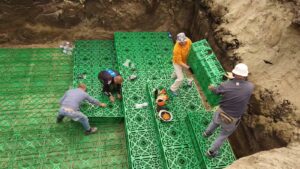

Следует выкопать яму шириной минимум на 40-50 см больше, чем модуль ящиков.

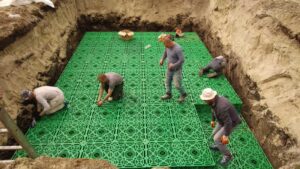

Следует убрать с дна оставшиеся камни и выровнять основание (подсыпку) из гравия мин. 10-15 см. Дно выкладывают геоволокном, а потом монтируют ящики.

После того, как ящики «обворачивают» геоволокном, боковое пространство заполняют песчаным грунтом, гравием, а в грунтах (слабо пропускаемых) обсыпкой гравия с целью увеличения удерживания и скорости инфильтрации.  Ящики заворачиваются в геоволокно с запасом 0,15 м-0,5 м.

Параметры монтажа под дорожным покрытием при интенсивном движении транспорта:

минимальный уровень грунта над дренажными ящиками: 0,8 м; уровень плотности грунта вокруг ящиков: мин. 95% ZMP; максимальное количество ярусов ящиков: 6 для интенсивного движения грузовиков (высота ящиков макс. 2 м), 10 при  интенсивном движения легковых автомобилей (высота ящиков макс. 3 м).

Параметры монтажа в зеленых насаждениях:

минимальный уровень грунта над дренажными ящиками: 0,4 м; уровень плотности грунта вокруг ящиков: мин. 85% ZMP; максимальное количество ярусов ящиков: 10 (высота ящиков макс.  3 м).

С целью подключения к боковым стенкам при помощи гладкого конца трубы PVC-U, PP-B dn 110, 160 мм, нужно вынуть полипропиленовые уплотнения, что находятся в отверстиях входа. После «обматывания» ящиков геоволокном и вырезания подходящего по диаметру отверстия, следует вставить трубу PVC-U, PP-B на длинну около 20 см. Необходимо обратить особое внимание на герметичность соединения, чтоб не допустить возможность попадания грунта внутрь ящиков.
